Spline Chart (スプラインチャート)

Spline Chart は、カテゴリ折れ線グラフの一種で、一定期間にわたる複数の線分で接続されたポイントで表される連続データ値を示します。トレンドの表示や比較分析によく使用されます。Y 軸 (左側のラベル) は数値を示し、X 軸 (下側のラベル) は時系列または比較カテゴリを示します。比較する 1 つ以上のデータセットを含めることができます。これはチャートで複数の線として描画されます。Spline Chart は、データポイントを接続する線がデータの表示を改善するためのスプライン補間とスムージング機能を持つこと以外のすべての面で Line Chart と同じです。Spline Chart は、Ignite UI for Angular Spline Chart コンポーネントと視覚的に同じものです。

Spline Chart のデモ

Spline Chart には、Title、Legend、および Chart Area があり、Idle と Hover 状態のいずれかを選択できます。また、Spline と Area の 2 つのチャートタイプをサポートし、多数の Series Amount 構成を使用して、それに応じて Legend を調整できます。

タイトル

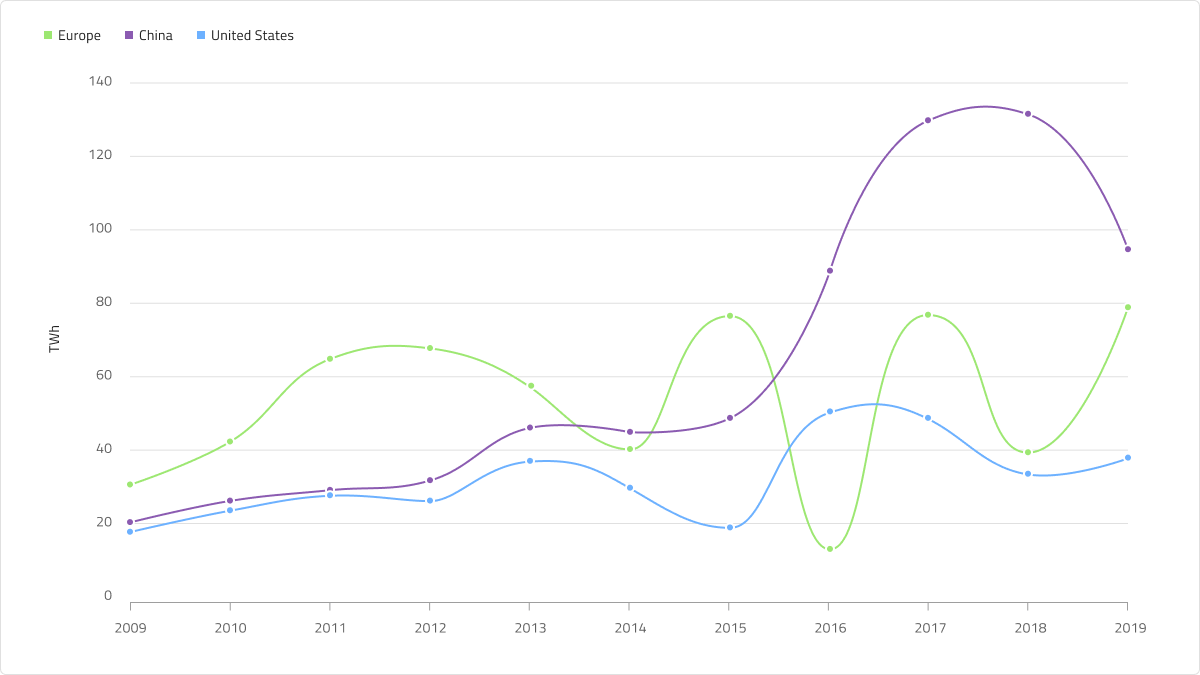

Spline Chart のタイトルは、必要に応じて変更または非表示にできます。Figma では、Title ブール値プロパティをオフに切り替えることでタイトルを非表示にすることができます。自動レイアウト機能のおかげで、チャートのレイアウトはそれに応じて自動的に調整されます。Sketch では、スマートレイアウトは ~No Symbol に設定してタイトルを非表示にしたときにチャートを調整します。Adobe XD では、タイトルレイヤーを削除することで同じことができます。Stack はそれに応じてレイアウトを更新します。

Legend (凡例)

Spline Chart には、その中のシリーズの数とそれらが何を表すかを示す Legend が付属しています。Figma の Legend は自動レイアウトを使用して構築されています。つまり、レイヤーパネルからシリーズ項目を表示 / 非表示にすることができ、それに応じてコンテンツが自動的に調整されます。Legend ブール値プロパティをオフにすると、完全に非表示にすることもできます。Sketch では、スマートレイアウトを使用して構築されており、不要な項目のオーバーライドを ~No Symbol に設定することで、正確な量のシリーズ項目を含むように調整できます。Adobe XD では、Stack を使用して凡例項目レイヤーを削除できます。Legend の項目の形状も、rectangle (四角形)、line (線)、および dot (点) の組み込みサポートを使用して構成できます。

Chart Type (チャートタイプ)

Chart Type では、Spline と Area を切り替えることができます。後者は、X 軸とスプラインの間の領域がシリーズの色で塗りつぶされています。Area チャートは、変化の大きさと時間の経過に伴う傾向を表すために使用されます。

状態

Spline Chart には、Idle と Hover の 2 つの状態があります。Figma では、ネストされた Chart Type コンポーネントを選択すると、プロパティパネルからブール演算「Hover Tooltip」を使用して 2 つを切り替えることができますが、Sketch では、これは Symbol Overrides で実現されます。Adobe XD では Component States パラダイムを使用して簡単に状態を切り替えることができます。Hover 状態では、データポイントにホバーすると、このポイントでのシリーズの値に関する情報を提供するツールチップが表示されます。

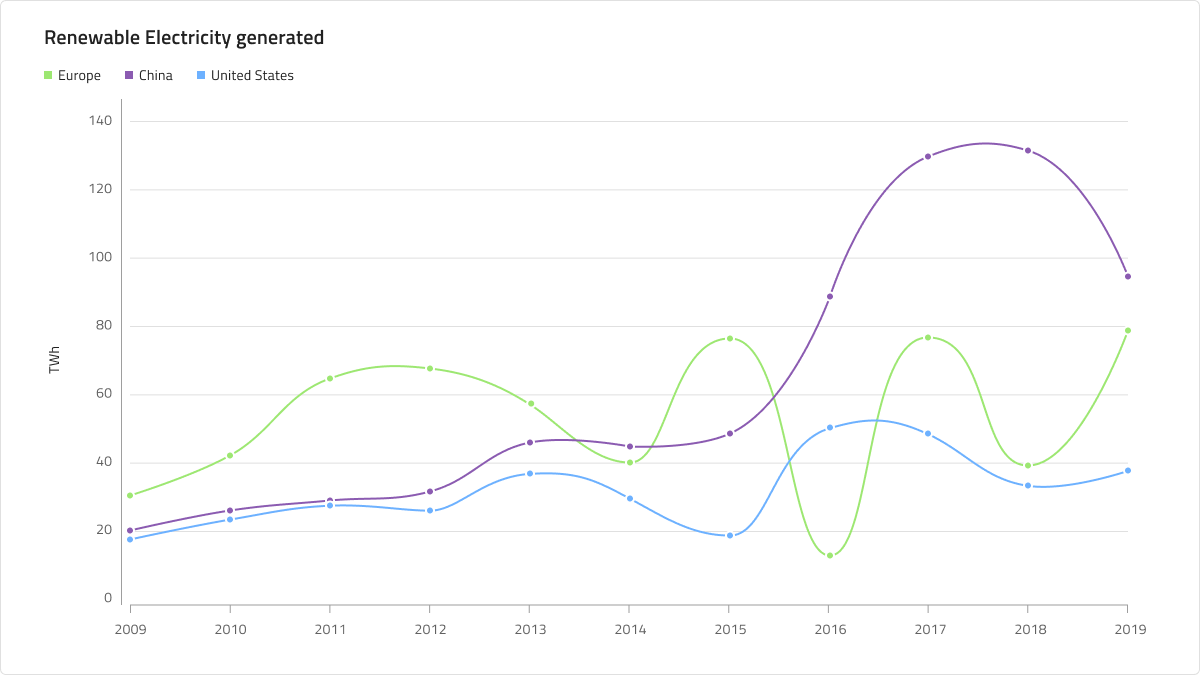

Y 軸

Spline Chart の Y 軸は、Title、Labels、および軸自体で構成されます。Title と Labels は設定可能で、ラベルを非表示にするには、Figma のレイヤーパネルからラベルを非表示にするか、そのオーバーライドを Sketch で ~No Symbol に設定します。Adobe XD では、レイヤーを削除することでこれを実現できます。デフォルトでは、Y 軸は Figma と Adobe XD では非表示で、Sketch では Transparent に設定されています。Figma と Adobe XD で表示するには、レイヤーパネルに移動し、Y 軸レイヤーを右クリックして「Show/Hide」 (表示/非表示) を選択します。Y 軸に別のレイヤースタイルを選択することで、Sketch でも同じことが実現できます。すべての要素を一度に非表示にする場合は、ネストされた Y 軸コンポーネントを Figma のレイヤーパネルから非表示にし、Sketch で Y 軸のオーバーライドを ~No Symbol に変更するか、Adobe XD でそのレイヤーを削除します。

Gridlines (グリッド線)

Spline Chart には Gridlines が組み込まれているため、データポイントを Y 軸の値まで視覚的にトレースするのが簡単になります。Figma では、ネストされた Chart Type コンポーネントを選択し、プロパティパネルからブール値プロパティ「Gridlines」のオン / オフを切り替えることで、それらを表示 / 非表示にすることができます。Sketch と Adobe XD でそれらを非表示にするには、色を Transparent に設定するだけです。

Series Amount (シリーズ量)

Spline Chart は Chart Area に描画するシリーズの数を１つ、２つ、または ３つ から選択することができます。これは Area タイプにも当てはまります。

スタイル設定

何よりもまず、Spline Chart を使用すると、シリーズの色を変更できます。データ視覚化のパレットからニュアンス series.1、series.2 などから series.10 までの色のみを使用することをお勧めします。縦軸と横軸の色、グリッド線、チャート領域の背景色と境界線の色を変更することもできます。タイトル、ラベル、注釈値なども、Indigo.Design システムで使用可能なテキストスタイルを介してカスタマイズできます。

使用方法

連続データセットがあり、一定期間の変化量を確認する場合は、Spline Chart を使用します。カテゴリの変更を時間で表す場合は、常に横軸に設定する必要があります。データ比較を正確に行い、時系列データを左から右に並べ替えるために、常に Y 軸を 0 から開始します。適切なアスペクト比を使用して、劇的な傾斜の低下を最小限に抑えます。チャートに複数のシリーズがある場合は、区別できるように異なる色を使用する必要があります。凡例を使用してそれらが表すものを示すことは、ベストプラクティスと見なされます。

良い例	悪い例
