チャート注釈レイヤー

目的

このトピックは、利用可能なさまざまなタイプの タッチ 操作レイヤーなど、 XamDataChart™ コントロール上で利用できる注釈やタッチ操作について概念的な情報を提供します。レイヤーは、次のチャート シリーズをサポートしません。

  • 散布図

  • 極座標

  • レーダー

  • 積層

前提条件

本トピックの理解を深めるために、以下のトピックを参照することをお勧めします。

トピック 目的

XamDataChart コントロールは、コントロールの BindingContext プロパティにマップされるデータ オブジェクト モデルを必要とします。ここでは、簡単なデータ オブジェクト モデルを提供しますが、自分自身で作成し、このサンプル コードの代わりに使用することができます。

このトピックは、XamDataChart コントロールのカテゴリ シリーズのさまざまなタイプを説明します。

概要

タッチ操作のサマリー

タッチ操作は、シリーズ コレクションに追加されるシリーズであるタッチ操作レイヤーを介して実装されます。これらのレイヤーはタッチの位置に依存します。タッチ操作レイヤーを XamDataChart コントロールに追加すると、十字線および/またはヒントのデフォルト ビヘイビアが無効になります (追加されるレイヤーのタイプ)。

デフォルトのビヘイビアーは、タッチ操作レイヤーのタッチ ポイントを動かすときの組み込みビヘイビアーと視覚的な機能が似ているため無効にします。しかしこのビヘイビアは上書きし、タッチ操作レイヤーの機能に加えてデフォルトの十字線機能を実行できるようにできます。また、一度に 1 つのツールチップ レイヤーで 1 つのシリーズのみが対象になります。1 つのシリーズで複数のヒントレイヤーを目標にすると、ヒントを使用するタッチ操作レイヤーは期待通りに動作しなくなります。これは、シリーズのツールチップがビジュアル ツリーで単一の親のみが許可されるものです。シリーズに対してツールチップを複数の場所で使用することはできません。 これは、シリーズのツールチップがビジュアル ツリーに親は 1 つのみであるためです。 シリーズに対してツールチップを複数の場所で使用することはできません。

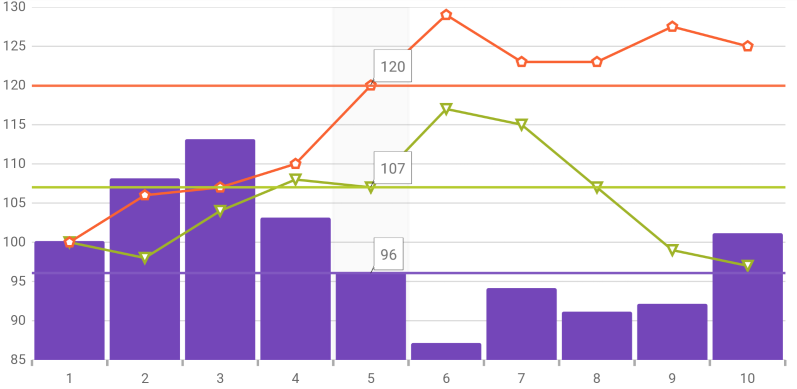

以下のスクリーンショットは、カテゴリ強調表示レイヤー、十字線レイヤー、および品目ツールチップ レイヤーが実装された XamDataChart コントロールを示しています。

XF InteractionsOverview 1.png

共通のプロパティ

共通のプロパティおよびメソッドの概要

タッチ操作レイヤーは Series オブジェクトから継承するため、 Series 基本クラスで利用可能な多くのプロパティおよびメソッドを取得します。しかし、 Series クラスからのすべてがホバー操作レイヤーで意味をなすわけではありません。たとえば、タッチ操作レイヤーはタッチ ポイントと対話するようには設計されておらずヒットでテストできません。従って、タッチ ポイント関連のイベントは起動されません。

共通のプロパティおよびメソッドの詳細は、共通のプロパティ トピックを参照してください。

レイヤーのタイプ

概要

現在、XamDataChart コントロールで利用可能なタッチ操作レイヤーは 5 種類あります。これらのタッチ操作レイヤーのそれぞれが、異なる強調表示、タッチおよびツールチップの操作を個別に、または組み合わせて提供し、強力なタッチ操作を実現します。

レイヤーのタイプ

以下の表で、XamDataChart コントロールで利用可能な各レイヤー タイプを簡単に説明します。

レイヤー タイプ 説明

CrosshairLayer は、各ターゲット シリーズの実際の値に一致する十字線を提供します。

XF InteractionsOverview 2.png

詳細は 十字線レイヤートピックを参照してください。

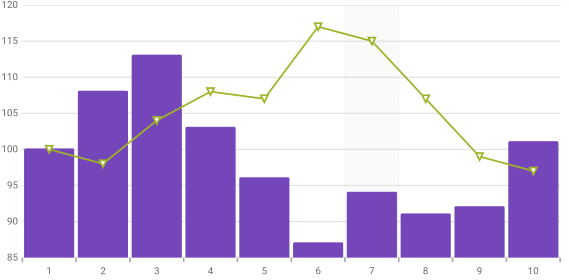

CategoryHighlightLayer は、XamDataChart コントロール内の 1 つまたはすべてのカテゴリー軸を対象にしています。タッチ位置に最も近い軸のエリアを照らすシェイプを描画します。

XF InteractionsOverview 3.png

詳細は カテゴリー強調表示レイヤートピックを参照してください。

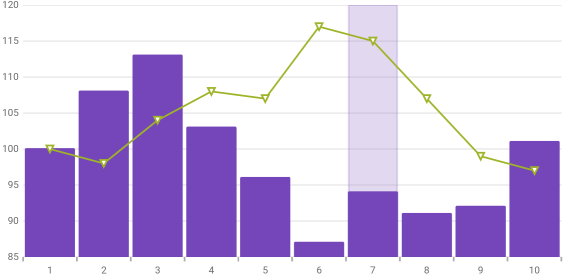

CategoryItemHighlightLayer レイヤーは、その位置で縞模様シェイプまたはマーカーを描画することによりカテゴリー軸を使用するシリーズ内の品目を強調表示します。

XF InteractionsOverview 4.png

詳細は カテゴリー品目強調表示レイヤートピックを参照してください。

CategoryToolTipLayer は、カテゴリ軸を使用するシリーズ用にグループ化されたヒントを表示します。

XF InteractionsOverview 5.png

詳細は カテゴリ ツールチップ レイヤートピックを参照してください。

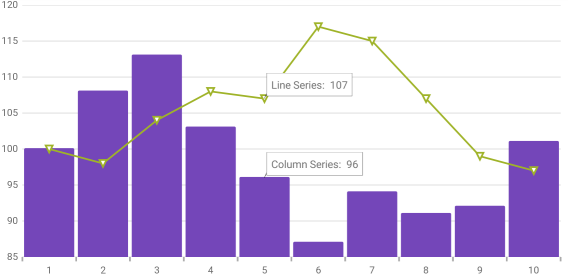

ItemToolTipLayer は、すべてのターゲット シリーズに対して個別にヒントを表示します。

XF InteractionsOverview 6.png

詳細は 項目ツールチップレイヤートピックを参照してください。

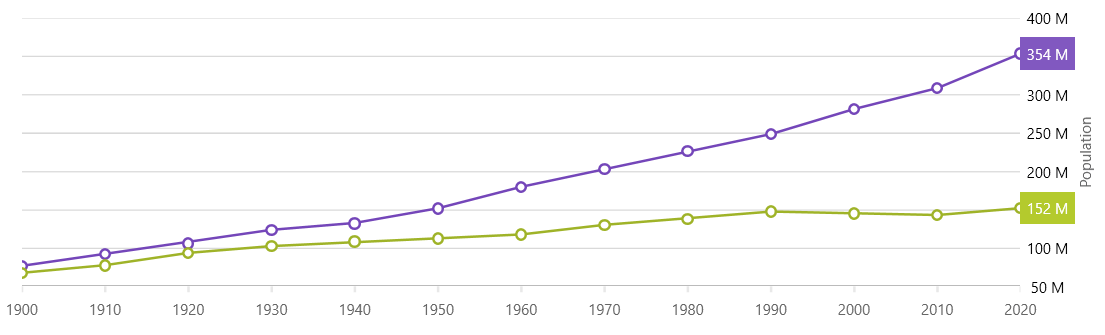

The FinalValueLayer は、シリーズに表示された最終値の軸に沿った注釈をサポートします。

0

詳細は 最終値レイヤー トピックを参照してください。

The CalloutLayer は X/Y にコールアウト情報を表示します。マスク オーバー操作をする場合、ラベルと追加のコンテンツが表示されます。

CalloutLayer はすべてのシリーズ タイプをサポートします。

0

詳細はコールアウト レイヤー トピックを参照してください。
