イベントタイトルのスタイル

始める前に

xamTimeline コントロールの EventTitleTopStyle および EventTitleBottomStyle プロパティを使用して、タイムラインの上下にあるすべてのイベントタイトルをそれぞれスタイルできます。さらに、 NumericTimeSeries および DateTimeSeries オブジェクトの EventTitleStyle プロパティまたは NumericTimeEntry および DateTimeEntry オブジェクトの TitleStyle プロパティを使用して、シリーズ毎または入力毎にイベントタイトルスタイルを変更できます。

達成すること

EventTitleTopStyle、EventTitleBottomStyle および EventTitleStyle プロパティを使用して、数値タイムラインの上下にあるすべてのイベントタイトルをスタイルするユーザーコントロールを作成し、TitleStyle プロパティを使用して特定のイベントタイトルをスタイルします。完成したプロジェクトを実行すると、以下のスクリーンショットに似た xamTimeline コントロールのすべてのイベントタイトルのカスタムスタイルが表示されます。

以下の手順を実行します。

以下の NuGet パッケージ参照をアプリケーションに追加します。
- Infragistics.WPF.Timeline
NuGet フィードのセットアップと NuGet パッケージの追加の詳細については、NuGet フィードドキュメントを参照してください。

メインページで、以下の名前空間宣言を追加します。

XAML の場合:

xmlns:ig="http://schemas.infragistics.com/xaml"

コントロールリソースのイベントタイトルのために以下のスタイルを追加します。

XAML の場合:

<UserControl.Resources>
    <!--TODO: イベント タイトルのデフォルト スタイルを追加します -->
    <!--TODO: 1 つ目のイベント タイトルの最初のカスタム スタイルを追加します -->
    <!--TODO: 2 つ目のイベント タイトルの最初のカスタム スタイルを追加します -->
    <!--TODO: 3 つ目のイベント タイトルの最初のカスタム スタイルを追加します -->
    <!--TODO: すべての一番上のイベント タイトルにスタイルを追加します -->
    <!--TODO: すべての一番下のイベント タイトルにスタイルを追加します -->
</UserControl.Resources>

イベントタイトルのデフォルトスタイルを追加します。

XAML の場合:

<Style x:Key="rscDefaultTitleStyle" TargetType="ig:EventTitle">
    <Setter Property="MaxWidth" Value="180" />
    <Setter Property="IsTabStop" Value="/>
    <Setter Property="Background" Value="White" />
    <Setter Property="Foreground" Value="#FF333333"/>
    <Setter Property="BorderThickness" Value="1" />
    <Setter Property="BorderBrush" Value="Black" />
    <Setter Property="PointStringFormat" Value="{}[{0}]" />
    <Setter Property="SpanStringFormat" Value="{}[{0}-{1}]" />
    <Setter Property="LineStyle">
        <Setter.Value>
            <Style TargetType="Line">
                <Setter Property="StrokeThickness" Value="1" />
                <Setter Property="Stroke" Value="Black" />
                <Setter Property="Canvas.ZIndex" Value="-1" />
            </Style>
        </Setter.Value>
    </Setter>
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border HorizontalAlignment="Left"
                        BorderThickness="{TemplateBinding BorderThickness}"
                        Background="{TemplateBinding Background}"
                        BorderBrush="{TemplateBinding BorderBrush}">
                    <Grid>
                        <Grid.RowDefinitions>
                            <RowDefinition Height="*" />
                            <RowDefinition Height="Auto" />
                        </Grid.RowDefinitions>
                        <TextBlock Text="{TemplateBinding FormattedText}"
                                   TextWrapping="Wrap" />
                        <TextBlock Text="{TemplateBinding Title}"
                                   TextWrapping="Wrap" Grid.Row="1"/>
                    </Grid>
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

最初のカスタムスタイルを追加します。

XAML の場合:

<Style x:Key="rscCustomTitleStyle1" TargetType="ig:EventTitle">
    <Setter Property="Width" Value="160" />
    <Setter Property="Height" Value="100" />
    <Setter Property="HorizontalAlignment" Value="Center" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border BorderBrush="Blue" BorderThickness="1">
                    <Border.Background >
                        <LinearGradientBrush EndPoint="0,0" StartPoint="1,1">
                            <GradientStop Color="White" Offset="1"/>
                            <GradientStop Color="DodgerBlue"/>
                        </LinearGradientBrush>
                    </Border.Background>
                    <TextBlock HorizontalAlignment="Left" VerticalAlignment="Top"
                               FontSize="9" Foreground="Black" TextWrapping="Wrap"
                               Text="Custom Title Style 1:
                                     Alignment=TopLeft
                                     Foreground=Black
                                     Background=White/Blue
                                     Border=Blue
                                     TextBinding=None"/>
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

第二のカスタムスタイルを追加します。

XAML の場合:

<Style x:Key="rscCustomTitleStyle2" TargetType="ig:EventTitle">
    <Setter Property="Width" Value="160" />
    <Setter Property="Height" Value="100" />
    <Setter Property="HorizontalAlignment" Value="Center" />
    <Setter Property="Margin" Value="0,0,0,0" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border BorderBrush="Transparent"  BorderThickness="1">
                    <Border.Background >
                        <LinearGradientBrush EndPoint="0.5,1" StartPoint="0.5,0">
                            <GradientStop Color="White" Offset="1"/>
                            <GradientStop Color="Yellow" Offset="0.5"/>
                            <GradientStop Color="White"/>
                        </LinearGradientBrush>
                    </Border.Background>
                    <TextBlock HorizontalAlignment="Center" VerticalAlignment="Center"
                               FontSize="9" Foreground="Black" TextWrapping="Wrap"
                               Text="Custom Title Style 2:
                                     Alignment=Center
                                     Foreground=Black
                                     Background=White/Yellow
                                     Border=Transparent
                                     TextBinding=None"/>
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

第三のカスタムスタイルを追加します。

XAML の場合:

<Style x:Key="rscCustomTitleStyle3" TargetType="ig:EventTitle">
    <Setter Property="Width" Value="160" />
    <Setter Property="Height" Value="100" />
    <Setter Property="HorizontalAlignment" Value="Center" />
    <Setter Property="Margin" Value="0,0,0,0" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border BorderBrush="Red" BorderThickness="1">
                    <Border.Background >
                        <LinearGradientBrush EndPoint="0,0" StartPoint="1,1">
                            <GradientStop Color="Red" Offset="1"/>
                            <GradientStop Color="White" />
                        </LinearGradientBrush>
                    </Border.Background>
                    <TextBlock HorizontalAlignment="Right" VerticalAlignment="Bottom"
                               FontSize="9" Foreground="Black" TextWrapping="Wrap"
                               Text="Custom Title Style 3:
                                     Alignment=BottomRight
                                     Foreground=Black
                                     Background=Red/White
                                     Border=Red
                                     TextBinding=None"/>
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

すべての一番上のイベントタイトルのスタイルリソースを追加します。

XAML の場合:

<Style x:Key="rscTopTitleStyle" TargetType="ig:EventTitle">
    <Setter Property="Width" Value="100" />
    <Setter Property="HorizontalAlignment" Value="Center" />
    <Setter Property="Margin" Value="0,0,0,0" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border BorderBrush="Orange" BorderThickness="1">
                    <Border.Background >
                        <LinearGradientBrush EndPoint="0.5,1" StartPoint="0.5,0">
                            <GradientStop Color="Orange" Offset="1"/>
                            <GradientStop Color="White"/>
                        </LinearGradientBrush>
                    </Border.Background>
                    <TextBlock HorizontalAlignment="Left" VerticalAlignment="Top"
                               FontSize="9" Foreground="Black" TextWrapping="Wrap"
                               Text="{TemplateBinding Title}"  />
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

すべての一番下のイベントタイトルのスタイルリソースを追加します。

XAML の場合:

<Style x:Key="rscBottomTitleStyle" TargetType="ig:EventTitle">
    <Setter Property="Width" Value="100" />
    <Setter Property="HorizontalAlignment" Value="Center" />
    <Setter Property="Margin" Value="0,0,0,0" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ig:EventTitle">
                <Border BorderBrush="Lime" BorderThickness="1">
                    <Border.Background >
                        <LinearGradientBrush EndPoint="0.5,1" StartPoint="0.5,0">
                            <GradientStop Color="Lime" Offset="1"/>
                            <GradientStop Color="White"/>
                        </LinearGradientBrush>
                    </Border.Background>
                    <TextBlock HorizontalAlignment="Left" VerticalAlignment="Top"
                               FontSize="9" Foreground="Black" TextWrapping="Wrap"
                               Text="{TemplateBinding Title}"  />
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

一番上と一番下のイベントタイトルのスタイルと共に xamTimeline コントロールを追加します。

XAML の場合:

<ig:XamTimeline x:Name="xamTimeline" Width="1000" Height="430" Margin="20"
                     EventTitleBottomStyle="{StaticResource Style_EventTitleBottom}"
                     EventTitleTopStyle="{StaticResource Style_EventTitleTop}">
    <!--TODO: イベント タイトル レイアウト設定を追加します -->
    <!-- TODO: 軸を追加します -->
    <!-- TODO: シリーズを追加します -->
</ig:XamTimeline>

EventTitleLayoutSettings オブジェクトを xamTimeline コントロールに追加します。

XAML の場合:

<ig:XamTimeline.EventTitleLayoutSettings>
    <ig:EventTitleLayoutSettings HorizontalOffset="5"
                                   VerticalOffset="5" Enabled="True" />
</ig:XamTimeline.EventTitleLayoutSettings>

NumericTimeAxis オブジェクトを xamTimeline コントロールに追加します。

XAML の場合:

<ig:XamTimeline.Axis>
    <ig:NumericTimeAxis Minimum="-100" Maximum="2400" AutoRange=" Unit="100"
                          ShowLabels="True" ShowThumb="True" />
</ig:XamTimeline.Axis>

以下の 3 つの NumericTimeSeries コレクションを xamWebTimeline コントロールの Series プロパティに追加します。

XAML の場合:

<ig:XamTimeline.Series>
    <!--TODO: デフォルト イベント タイトル スタイルの Series を追加します -->
    <!--TODO: 上イベント タイトル スタイルの Series を追加します -->
    <!--TODO: 下イベント タイトル スタイルの Series を追加します -->
    <!--TODO: カスタム イベント タイトル スタイルの Series を追加します -->
</ig:XamTimeline.Series>

デフォルトのイベントタイトルスタイルと共に NumericTimeSeries コレクションを追加します。

XAML の場合:

<ig:NumericTimeSeries Title="Default Title Styles" Fill="White"
                        Position="TopOrLeft"
                        EventTitleStyle="{StaticResource rscDefaultTitleStyle}" >
    <ig:NumericTimeSeries.Entries>
        <ig:NumericTimeEntry Time="200" Duration="50"
                               Title="Default Title Style" Details=""/>
        <ig:NumericTimeEntry Time="1200" Duration="50"
                               Title="Default Title Style" Details=""/>
        <ig:NumericTimeEntry Time="1800" Duration="50"
                               Title="Default Title Style" Details=""/>
    </ig:NumericTimeSeries.Entries>
</ig:NumericTimeSeries>

一番上のイベントタイトルスタイルと共に NumericTimeSeries コレクションを追加します。

XAML の場合:

<ig:NumericTimeSeries Title="Top Title Styles" Fill="White" >
    <ig:NumericTimeSeries.Entries>
        <ig:NumericTimeEntry Time="0" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="250" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="500" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="750" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="1000" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="1250" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="1500" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="1750" Duration="200"
                               Title="Top Title Style" Details="" />
        <ig:NumericTimeEntry Time="2000" Duration="200"
                               Title="Top Title Style" Details="" />
    </ig:NumericTimeSeries.Entries>
</ig:NumericTimeSeries>

一番下のイベントタイトルスタイルと共に NumericTimeSeries コレクションを追加します。

XAML の場合:

<ig:NumericTimeSeries Title="Bottom Title Styles"
Fill="White" Position="BottomOrRight">
    <ig:NumericTimeSeries.Entries>
        <ig:NumericTimeEntry Time="300" Duration="100"
                               Title="Bottom Title Style" Details=""/>
        <ig:NumericTimeEntry Time="600" Duration="100"
                               Title="Bottom Title Style" Details=""/>
        <ig:NumericTimeEntry Time="900" Duration="100"
                               Title="Bottom Title Style" Details=""/>
        <ig:NumericTimeEntry Time="1200" Duration="100"
                               Title="Bottom Title Style" Details=""/>
        <ig:NumericTimeEntry Time="2000" Duration="100"
                               Title="Bottom Title Style" Details=""/>
    </ig:NumericTimeSeries.Entries>
</ig:NumericTimeSeries>

カスタムタイトルスタイルと共に NumericTimeSeries コレクションを追加します。

XAML の場合:

<ig:NumericTimeSeries Title="Custom Title Styles"
Fill="White" Position="BottomOrRight">
    <ig:NumericTimeSeries.Entries>
        <ig:NumericTimeEntry Time="0" Duration="50"
                               TitleStyle="{StaticResource rscCustomTitleStyle1}"
                               Title="Custom Title Style 1" Details=""/>
        <ig:NumericTimeEntry Time="1100" Duration="50"
                               TitleStyle="{StaticResource rscCustomTitleStyle2}"
                               Title="Custom Title Style 2" Details=""/>
        <ig:NumericTimeEntry Time="1800" Duration="50"
                               TitleStyle="{StaticResource rscCustomTitleStyle3}"
                               Title="Custom Title Style 3" Details=""/>
    </ig:NumericTimeSeries.Entries>
</ig:NumericTimeSeries>

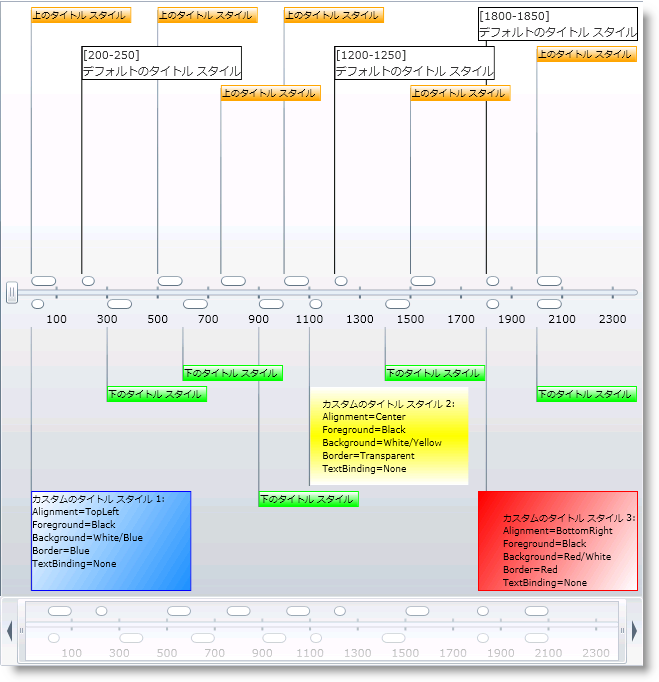

アプリケーションを実行します。xamTimeline コントロールは、異なるスタイルですべてのイベントタイトルを表示します。
